村田磁珠歸屬于各種各樣EMI靜噪音元器件，也是屬于靜噪音過濾裝置，別名為片狀鐵氧體磁珠，電阻器和電感器串聯電路阻值和電感值由電源電路工作頻率轉變，在高頻率根據時，表明電阻器，進而充分發揮過慮高頻率過濾器的作用。

村田貼片式磁珠命名規范：

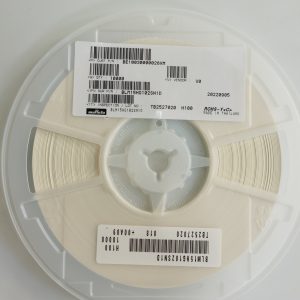

用村田型號規格型號代碼為BLM18AG102SN1DBL講解。一共分為10個部分，每一部分都代表磁珠的參數。

BLM表明片狀鐵氧體磁珠

M:還有一種表明疊層型。

A種類表明排序種類

18：村田磁珠有以下幾點規格：

規格(長*寬）EIA代碼

03=0.6*0.3mm=0201

15=1.0*0.5mm=0402

18=1.6*0.8mm0603

2A=2.0*1.0mm=0804

21=2.0*1.25mm=0805

31=3.2*1.6mm=1206

41=4.5*1.6mm=1806

AG代表著:特點和運用，也有其他幾個特點，各自表明以下幾種:

1、AF、AG、AJ、AH、TG用以一般電源電路；

2、BA、BB、BC、BD、BE是快速電源線用；PD、PF、PG用以開關電源；RK用以數字接口；HG是GHz一般電源電路應用頻段；EG是GHz頻段一般電源電路(低電阻測量值)；HB、HD、HE是GHz頻段快速電源線；HK是GHz應用頻段數字接口；GG是中GHz一般電源電路應用頻段；GA是中GHz頻段快速電源線。

102：代表著磁珠的阻值：由三位數表明，單位是歐母，第一和第二個數為全面數，第三位數表明前二位數后零。102=10后兩個零(1000歐)

S：比如，代表著如S表明熱鍍鋅N：表明基本型1：電源電路數量：

1:代表1個電源電路，

4:代表4個電源電路

D：代表著外包裝，與電容器、電感器包裝規格同樣。

本文主要講述的是村田貼片磁珠的命名方法，深圳智成電子是村田一級代理商，電容電感，磁珠都可以免費提供樣品測試，有需要可以聯系客服索取樣品。
